廢水中的重金屬離子由于含量，形態不同，進入環境或者生態系統后會難降解，易累積和遷移[1]，使得重金屬變成了危害環境和人類健康的最重要?最常見的污染物質之一。目前，去除水中重金屬的常用方法有吸附法?化學沉淀法?氧化還原法，電解法，膜分離技術，生物法等[2-5]。吸附法被認為是處理水中重金屬離子的最簡單有效的方法之一，而礦物材料作為吸附劑使用具有來源廣?成本低?工藝簡單?使用方便?無二次污染等優點。

　　蛭石(vermiculite)屬于層狀粘土礦物中的一種，是典型的2∶1型層狀鋁硅酸鹽類礦物，由2個硅氧四面體層間加1個八面體層組成，層間具有水分子和可交換陽離子[6]。蛭石的這些特點使其具有較高的層電荷，故具有較高的陽離子交換能力陽離子吸附能力[7，8]。而天然蛭石作為吸附劑吸附性能相對較差，為了進一步提高其吸附性能必須對天然蛭石進行改性。通過對蛭石進行改性?接枝，使其賦予新的基團?新功能，使得所得的改性蛭石基吸附材料可與水中的重金屬發生離子交換，化學吸附和螯合等作用，從而將水中的重金屬去除。

　　環糊精(cyclodextrin，CD)作為一種無毒?綠色的水處理劑，它具有親水性外緣和內腔疏水的結構，能與大量污染物形成包合物[9，10]。由于環糊精具有一定的水溶性，用環糊精直接從水中去除污染物受到其溶解性的限制，許多研究者采用不同的固載方法將其固定在一些天然或合成的不溶性載體上[11，12]，利用其對污染物的包絡作用去除水中有機小分子污染物的和重金屬離子。

　　鑒于環糊精和蛭石在水處理中的研究現狀，本文用環氧氯丙烷(EPI)做交聯劑，β-環糊精(β-CD)為改性劑，將β-CD固載到天然蛭石上，制備出一種環糊精改性蛭石(CDMV)具有優良吸附能力的新型吸附劑，并對Cr(Ⅵ)進行吸附動力學和熱力學研究。通過這種方法合成的環糊精改性蛭石同時具有環糊精和蛭石這兩種材料的吸附特性，大大增強了對Cr(Ⅵ)的吸附效果，并解決了環糊精作為處理劑在水處理過程中溶于水，難分離等難題;同時，由于蛭石在我國的儲量豐富，成本低，利于推廣，對實現工業化具有一定的參考價值。

　　1 實驗部分

　　1.1 試劑與儀器

　　實驗原材料:蛭石(河北省靈壽縣，100目)?β-環糊精(BR)?重鉻酸鉀?氫氧化鈉?環氧氯丙烷，以上均為分析純(成都科龍試劑廠)。

　　儀器設備:S2R恒速攪拌器(上海申順生物科技有限公司)，85-2型恒溫磁力攪拌器(上海司樂儀器有限公司)，101-2A型電導鼓風干燥箱(天津市泰斯特儀器有限公司)，pH計(梅特勒-托利多儀器有限公司)，TDL80-2B臺式離心機(上海安亭科學儀器廳);恒溫培養搖床(上海天呈實驗儀器制造有限公司);WQF-520A傅里葉變換紅外光譜儀(北京北分瑞利分析儀器有限公司)，X射線衍射儀(荷蘭帕納科公司)，掃描電鏡(Quanta450，QuestarChinaLimited)，UV-1800雙束光紫外可見光分光光度計(日本島津)。

　　1.2 吸附劑制備

　　1.2.1 環糊精改性蛭石(CDMV)的制備原理

　　EPI作為一種交聯劑被廣泛地應用于合成反應中。在堿性條件下，EPI開環并與—OH作用遵循雙分子親核取代反應(SN2)機理，生成EPI接枝后的環糊精(ECD)。繼續反應，在環糊精上的EPI上的Clˉ形成環氧基，再加入蛭石，與蛭石上的Si—OH發生反應，使β-CD固載到蛭石表面。

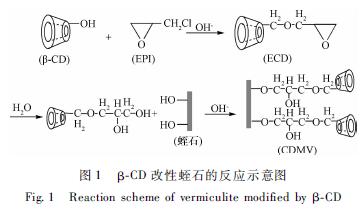

　　反應示意圖如圖1所示。

　　1.2.2 環糊精改性蛭石(CDMV)的制備

　　稱取一定摩爾比的β-CD 和EPI，溶于盛有100mL一定濃度NaOH溶液的燒杯中，水浴加熱到60℃，攪拌反應時間t1(第1階段反應時間)，然后稱取2.00g蛭石(HCl活化后的)加入到母液中，反應時間t2(第2階段反應時間)，冷卻，洗滌，抽濾，在110℃烘箱中烘干2h備用。具體參見污水技術資料更多相關技術文檔。

　　1.3 吸附實驗

　　本實驗主要考察從不同待吸附液濃度?不同吸附時間等方面考察CDMV對Cr(Ⅵ)的吸附性能。取待吸附液20mL，加入1.00gCDMV振蕩吸附結束后，將上清液過濾后在2000r/min下離心5min，并在最大吸收波長540nm處用紫外可見光分光光度計測定其中Cr(Ⅵ)的濃度，計算CDMV對Cr(Ⅵ)的吸附量。計算式如下:

?　　式中:Q為KCMV的吸附量(mg/g);C0 為初始溶液中Cr(Ⅵ)的濃度(mg/L);Ce 為吸附后上清液中Cr(Ⅵ)的濃度(mg/L);m為KCMD的質量(g)

詳情請下載：環糊精改性蛭石對水中Cr(Ⅵ)的吸附（文章作者：西南石油大學化學化工學院? 張太亮　吳　鳳　陽　萍　歐陽鋮）
