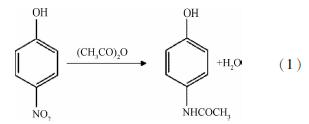

撲熱息痛是目前主要的鎮痛藥之一，對消化道無刺激性，也不會引起凝血障礙，成為解熱鎮痛藥主要的發展品種[1-4]。撲熱息痛制備的主要反應式見式(1)。撲熱息痛在制備過程中會產生大量的雜質，主要雜質有N-(4-羥基苯基)丙酰胺(N-(4-hy-droxyphenyl)propanamid-e)，N-(2-羥基苯基)乙酰胺(N-(2-hydroxypheny-l)acetamide)，N-(3-氯-4-羥基苯基)乙酰胺(N-(3-chloro-4-hydroxyphenyl)ace-tamide)等[5]，對于水資源產生巨大的污染，所以需要對撲熱息痛污水進行處理[6]。活性炭在處理撲熱息痛污水過程中主要起到了去除雜質和除色的作用。在撲熱息痛生產過程中，活性炭粉末從反應釜頂部投入，與撲熱息痛廢水充分混合反應，然后再通過過濾器將廢活性炭過濾出來[7]。

　　活性炭是一種良好的吸附劑，具有較大的比表面積和發達的孔結構，而常作為炭質吸附劑應用于工業?農業?國防?環境衛生和生物醫藥等許多領域[8，9]。由于活性炭強大的吸附能力，活性炭在污水處理方面起到了重大的作用[10]。因為活性炭在使用過后吸附能力明顯下降，造成了巨大的資源浪費，所以對于活性炭的再生成為了當前研究的熱點[11]。

　　目前活性炭再生技術主要有加熱再生法[12]?電化學再生法[13]?微波再生法[14]等。微波再生法是一種高效環保的方法。常規加熱往往存在加熱時間長?能耗高等問題。而通過微波加熱可以很好地解決這些問題。微波加熱技術有選擇性加熱?加熱速度快?無污染等特點，顯著增加了實驗的效率，縮短了反應時間[15-20]。

　　本實驗通過微波加熱的方式對活性炭進行再生，考察再生溫度和再生時間對活性炭吸附性能的影響。實驗中沒有通入任何保護氣體和活化氣體，希望探索一種簡單快捷的再生方法。

　　1 實驗部分

　　1.1 實驗原料和儀器

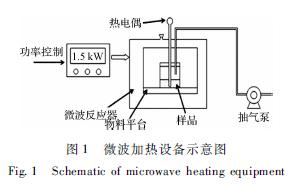

　　用于撲熱息痛廢水處理的粉狀活性炭，亞甲基藍值和含水率分別為45mg/g和30%，自制微波箱式加熱爐(見圖1)，烘箱。

?　　1.2 實驗方法

　　稱取廢活性炭20g放入陶瓷坩堝中，將坩堝放入自制微波箱式加熱爐進行加熱，功率設定為(400±20)W，考察再生溫度和再生時間的影響。加熱完畢后保溫一段時間，隨后冷卻至室溫，在烘箱110℃下烘干24h，隨后對活性炭進行測試。

　　1.3 測試方法

　　本實驗所獲得的再生活性炭的亞甲基藍吸附值根據GB/T12496.10-1999木質活性炭試驗方法碘吸附值的測定方法進行測定與計算[21]?；钚蕴靠捉Y構采用全自動物理化學吸附儀(Autosorb-1-C，康塔公司)進行表征測試，對最優條件下再生的活性炭在77K下進行氮氣吸附測定，比表面積采用BET算法計算;總孔體積在相對壓力為0.99的氮吸附量所決定;孔徑分布通過非定域化密度函數理論(NLDFT)進行表征。采用掃描電鏡(PhilipsXL30ESEM-T-MP)對活性炭表面形貌進行表征。

　　產物得率=M/(M0 ×0.85)×100% (2)式中:M微波活化后的活性炭質量，M0 為活化前活性炭的質量，0.85為活性炭的干重率。

　　2 結果與討論

　　2.1 再生溫度對活性炭亞甲基藍吸附值和得率的影響

　　實驗研究了在不同再生溫度(300?400?500和600℃)下，不同再生時間(5?10?15min)下活性炭的亞甲基蘭吸附值和得率，結果見圖2和圖3。

?

?　　從圖2可以看出，隨著溫度的增加，活性炭亞甲基藍吸附值呈現上升的趨勢，說明再生溫度對活性炭的再生起到了顯著的作用。

　　從圖3可以看出，隨著溫度的增加，活性炭的得率降低。這是由于溫度升高，炭體的燒蝕程度加深，活性炭得率也就逐步降低。當再生溫度為600℃，再生時間為10min時，活性炭得率亞甲基藍吸附值和得率分別為187.5mg/g和41.82%。

　　2.2 再生時間對活性炭亞甲基蘭吸附值和得率的影響

　　實驗研究了在不同再生溫度(450和600℃)下，不同再生時間(5?10?15?20和25min)下活性炭的亞甲基蘭吸附值和得率，結果見圖4和圖5。

?

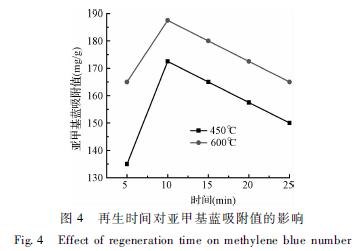

　　從圖4可以看出，當再生時間為5~10min時，活性炭的亞甲基藍吸附量隨著時間的增加而增加，而當再生時間為10~25min時，活性炭的亞甲基藍吸附量呈現一個下降的趨勢。主要是因為保溫時間過長會導致活性炭孔結構的破壞，從而導致活性炭吸附性能的下降。具體參見污水技術資料更多相關技術文檔。

　　從圖5可以看出，隨著保溫時間的延長，活性炭的得率呈現一個下降的趨勢。

詳情請下載：微波法對吸附撲熱息痛廢水活性炭的再生
